SX-B3.1型圍護結構傳熱系數現場檢測儀
使用說明書
該檢測儀系我公司采用stm32系列單片機和集成運放電路技術開發研制的高精度、低功耗的新一代測試儀器。具有體積小、精度高、使用方便、功能齊全等特點。該儀器與熱箱配套使用，通過控制熱箱內溫度，在試件兩側形成溫差?？蓽y(cè)量4路溫度、3路熱流密度。該儀器適用于建筑圍護結構傳熱系數現場檢測和實驗室檢測，以及溫度、熱流的高精度檢測。
一、主要技術指標
1、溫度測量
通道：4路；量程范圍：-40℃—100℃；分辨率：0.01℃；準確度：≤0.2℃。用于建筑圍護結構內外表面溫度、熱箱內外空氣溫度測量或其它溫度測量。
2、 熱流密度測量
通道：3路；量程范圍：0—20mV；分辨率：0.001 mV；測量準確度：≤0.02 mV；傳感器采用板式熱流計。用于熱流密度測量。
3、采集儀根據所測溫度、熱流密度等數據自動計算實時顯示出圍護結構的熱阻及傳熱系數。
4、配有專用數據處理軟件。具有顯示歷史數據及曲線、生成打印報告等功能。
二、熱箱及巡檢儀面板、接線
1，熱箱采用優質保溫材料制作而成，采用強制對流循環風控制從而保證溫場均勻，高精度數顯儀表采用先進算法保證控溫精度。
測試時應開啟電源按鈕（撥至“1”檔位，這時電源指示燈亮起），將溫度表設置為測試要求的溫度，比如40度，再開啟加熱按鈕、風機按鈕。這時將自動控溫開始。
圖1 熱箱面板圖
2，巡檢儀操作面板、接線端子如圖1所示。巡檢儀面板設有LCD中文顯示，顯示測量數據、運行參數等。設有9鍵鍵盤，用于輸入有關參數、命令。設有接線端子用于溫度傳感器和熱流計的接線，接線方法如下。
溫度傳感器采用三線制。
其中 a：紅色、b：黃色、c：藍色
熱流傳感器采用二線制（如圖）。
其中 （＋）：紅色、（－）：藍色。

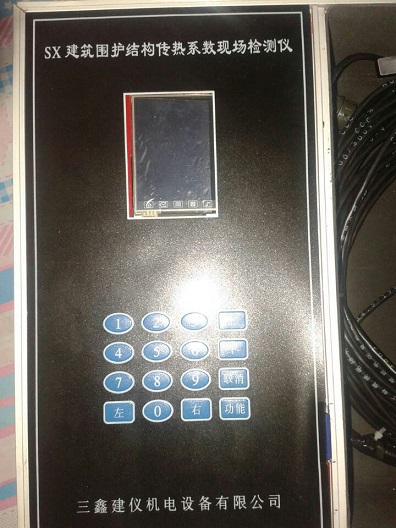

圖2 圍護結構傳熱系數現場巡檢儀面板圖
三、傳感器安裝
傳感器的組成按照標記分別由一片熱流計和兩個溫度點為一組,共三組（即三個通道）。
1，熱流計：
將熱流計直接安裝在圍護結構內表面，且應與表面完全接觸，熱流計與試件接觸面需涂抹凡士林或黃甘油，使其接觸良好，排除空氣，并用鋁箔紙固定其邊緣（切不可直接粘貼在熱流計表面）。
注意本測試儀要求熱流計有正負傳熱方向，應保證熱量從熱面?zhèn)鬟f到冷面時熱流計輸出值為正值，否則應將熱流計反向粘貼。
三片熱流計可以在熱箱所覆蓋的范圍之內平均分布（或按照特定要求布置），熱流計應免受陽光直射。
2，溫度傳感器：
將溫度傳感器安裝在圍護結構內表面和外表面與熱流計相對應位置，并用鋁箔紙固定。
四、熱阻、傳熱系數的計算
巡檢儀根據實時測量的溫度、熱流密度自動計算出圍護結構熱阻、傳熱系數，計算方法如下：
1、 圍護結構熱阻：
式中 R ——圍護結構熱阻（m2?K/W）；
θn ——圍護結構內墻表面溫度當前測量值（℃）；
θw ——圍護結構外墻表面溫度當前測量值（℃）；
q ——熱流密度當前測量值（W/m2）。
2、圍護結構傳熱系數按下式計算：
式中 K——圍護結構的傳熱系數，（W/m2?K）；
Ri ——內表面換熱阻； （取常數0.150）
Re——外表面換熱阻。 （取常數0.004）
五、巡檢儀的使用
1，巡檢儀測試前準備：
圖3 巡檢儀測試界面
連接好傳感器與巡檢儀的接線，航空插頭要按照孔芯（有三芯、四芯和七芯三種，如圖4示）對應插好，然后接通設備220V電源，巡檢儀開始上電工作；
若巡檢儀屏幕顯示SD卡狀態為“異?！眲t可能是存儲卡未放入卡槽或者卡未格式化，應當斷開設備電源，將卡插好后重新上電，直到SD卡狀態為“正?！?，否則可能導致試驗無法保存數據；
界面如圖3所示，分別按通道1到3顯示測量數據。
圖4 航空插頭
2，巡檢儀使用方法：
其中“左”、 “右”、 “上”、 “下”是方向鍵，用于切換顯示內容和修改參數；
“0” …… “9”是數字鍵。
按“功能”鍵設置有關參數；
按“取消”鍵則取消保存改變；
參數設置內容如下：
1、 運行時間：設置測試開始時間（年、月、日、時、分、秒）。
每次開始試驗之前應設置運行時間，所設時間應為當前或以后時間。該項內容設置后，將重新開始存儲測量數據，按照存儲間隔重新開始存儲測量數據。
2、存儲間隔：設置測量數據的存儲周期（時、分、秒）
修改參數方法同上。
3、日期時間：設置日期、時間（年、月、日、時、分、秒）。
修改參數方法同上。巡檢儀內設有高精度硬件時鐘電路，具有掉電保護功能，巡檢儀斷電后，時鐘照常工作。
4、校準溫度：用于校準溫度測量通道。此項內容出廠前已設置，用戶不許隨意修改。
5、校準熱流：用于校準熱流測量通道。此項內容出廠前已設置，用戶不許隨意修改。
六、檢測儀軟件的使用方法
巡檢儀與PC機的數據交互采用SD卡。并配有專用數據處理軟件，在WindowsXP操作系統環境下運行。
軟件運行
點擊軟件運行圖標，進入主界面，按照中文提示進行相關操作。主界面如圖5所示。
圖5
七、注意事項
1. 電源及傳感器接線必須正確。
2. 傳感器安裝要接觸良好，尤其是試件表面安裝的測量傳感器必須保證接觸良好、牢固。
3. 熱箱使用時應盡量貼緊被測墻體，以防止向外散熱。
4. 圍護結構熱阻及傳熱系數待狀態趨于穩定后數據才有效。
5. 巡檢儀屬精密測量?jī)x表，在運輸及使用時應避免震動、碰撞。
