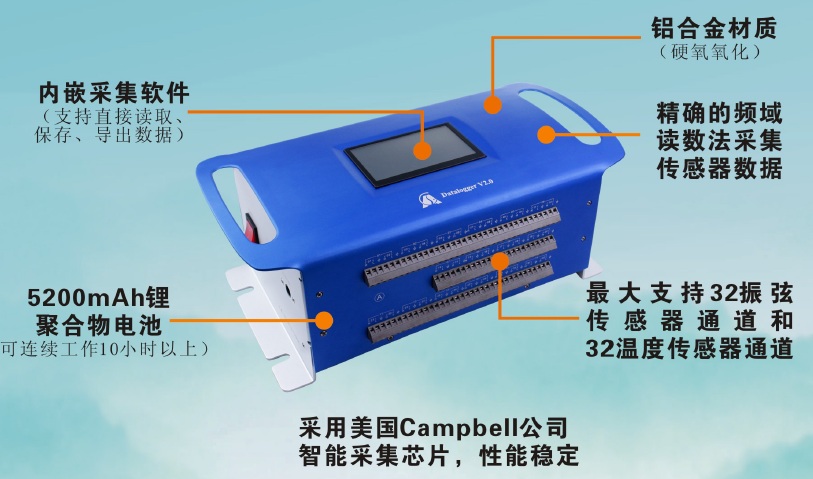

| 智能振弦式數據采集儀正式投入市場銷售 |
發布時間：2014/3/20
 |
Da t a l o g g e r 數據采集分析軟件V1 . 0
基于CR1000 采集模塊的Datalogger 數據采集分析軟件V1.0 1 引言
1.1 編寫目的
該操作手冊的編寫工作主要描述基于CR1000 采集模塊的Datalogger 數據采
集分析軟件的使用步驟，以便客戶能夠熟悉本軟件的操作過程，以及系統的推廣，
本操作手冊的目標對象為橋梁工程檢測、監測等相關行業工作人員。
1.2 項目背景
開發者：廣東建筑科學研究院
用戶： 橋梁檢測、監測等相關行業工作人員
與該軟件系統相關的系統主要有：
l 數據采集儀硬件系統：該軟件系統顯示的數據最終來自數據采集儀硬件系統
所采集的數據。
l 操作系統：Windows ME/2000/XP/Vista/ Windows 7。
為橋梁檢測、監測工作提供針對性更強的，更為人性化的數據采集軟件。
1.3 定義
Datalogger 是基于Campbell 公司開發的CR1000 采集模塊的應變采集儀所配
額套的數據采集與分析軟件。
1.4 參考資料
⑴ Campbell CR1000 產品手冊
⑵ Michael Halvorson. Visual Basic 2005 從入門到精通[M]. 北京：清華大學出版
社，2006
本系統依照下列軟件標準開發執行：
序號 標準編號 標準類別標準名稱
1 GB 8567-88 國標 計算機軟件產品開發文件編制指南
2 GB 9385-88 國標 計算機軟件需求說明編制指南
3 GB 9386-88 國標 計算機軟件測試文件編制規范
4 GB 12504-90 國標 計算機軟件質量保證計劃規范
基于CR1000 采集模塊的Datalogger 數據采集分析軟件V1.0 前第 3 頁 共 15 頁
3
5 GB 12505-90 國標 計算機軟件配置管理計劃規范
6 GB /T 14079-93 國標 軟件維護指南
7 GB/ T 15532-1995 國標 計算機軟件單元測試
2 軟件征述
2.1 軟件的結構
基于CR1000 采集模塊的Datalogger 數據采集軟件具有系統配置、數據采集、
數據處理、數據分析、數據表格顯示、曲線分析、數據報表輸出及用戶幫助等功
能，其功能結構如圖1 所示：
圖1 基于CR1000 采 集模塊的Datalogger 數據采集分析軟件功能結構圖
運行基于CR1000 采集模塊的Datalogger 數據采集軟件的計算機，通過串口
連接數據采集儀硬件設備。系統配置功能模塊可根據需要選擇需要運行的程序，
并配置顯示的信息及數據表格存儲路徑；數據采集模塊完成與數據采集儀的通
信，然后進行數據讀??；數據處理功能模塊完成對采集的數據進行信息讀取、數
據打包等功能；數據分析功能模塊完成對數據按日期、大小、類別及函數等進行
顯示等功能；數據表格顯示功能模塊完成數據按照不同級別實時不同顏色顯示的
功能；曲線分析功能模塊完成對不同通道數據曲線顯示，并通過選擇時間段可實
現實時曲線切換到歷史曲線顯示。報表導出功能模塊完成對實時數據、查詢分析
數據表格導出等報表的輸出；用戶幫助功能模塊主要為操作人員提供幫助信息。
該軟件具備實時性強、數據智能分析的特點。
2.2 程序表
本系統內每個程序的標識符、編號和助記名。
基于CR1000 采集模塊的Datalogger 數據采集分析軟件V1.0 前第 4 頁 共 15 頁
4
程序文件夾標識符 編號 助記名
MainFrm 001 軟件系統主監控
ConfiFrm 002 系統參數配置
DataQFrm 003 數據查詢
Help 004 用戶幫助
2.3 文卷表
由本系統引用、建立或更新的永久性文卷及特性說明。
標識符 編號 助記名 存儲媒體 存儲要求
測控裝置軟件系統 001 智能化橋梁檢測程序 光盤
3 運行環境
3.1 硬件
內存：64M
硬盤：1G
輸入設備：Campbell CR1000
輸出設備：顯示器
3.2 支持軟件
操作系統：Windows ME/2000/XP/Vista/ Windows 7
編譯環境：Visual Studio 2005
3.3 安裝和初始化
本軟件系統使用前需進行簡易的安裝(不超過10s)，安裝后將快捷方式復制到
桌面，雙擊該快捷方式即可運行該系統。安裝過程如下：
(1)雙擊本軟件的安裝包文件Setup0627.msi
