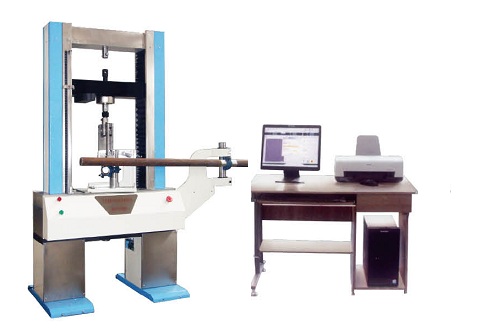

| 微機控制扣件力學試驗機SX-ZWDW-50 |
 |
主機采用小門式單空間結構，由日本松下伺服電機驅動，結合高精度傳感器，實現了電子萬能試驗機的高精度、寬范圍、多功能的伺服控制。充分運用計算機技術對試驗機進行各種參數預置、自動測量、控制，數據處理，繪制各種曲線及打印等。配備各種附具，完全符合GB16491-1996各項指標對試驗機的要求，并且配備了扣件專用夾具，能夠在一臺設備上完成扣件力學性能的各項試驗符合鋼板沖壓扣件行業標準（JG3061-1999）和鋼管腳手架扣件國家標準（GB15831-2006）主要規格
1.最大試驗力（kN):50
2. 配置傳感器 （kN） 2kN和50kN
3. 拉伸空間： 600
4. 壓縮空間： 400
5. 有效試驗寬度： 500
6. 活動橫梁最大行程： 800
7. 橫梁升降速度（mm/min）： 0.005～500
8. 外形尺寸（長×寬×高）： 800×500×1900
9. 凈重： 260
三．主要技術參數
1. 采用力傳感器實現對試驗機試驗力的無慣性測量
? 試驗力量程：0～100%
? 試驗力測量范圍：0.4～100%FS（連續全量程測量FS傳感器量程）
? 配備兩支傳感器可作到20N～2kN：200N～50kN
? 試驗力測量誤差：1%精密級可作到0.5%
? 試驗力值顯示：計算機屏幕顯示直讀數（分辨率1N）。
2. 采用光電編碼器測量?jī)摄Q口間位移，位移值由計算機屏幕顯示。
? 位移分辨率：0.001mm
? 位移量程：600mm
? 測量誤差：±0.5%FS
3. 采用位移計測量扣件另一側變形
? 位移分辨率：0.001mm
? 位移量程：10mm
? 測量誤差：±0.1%FS
4. 采用光電編碼器測量扭轉剛度試樣鋼管的位移
5. 速度控制
① 試驗力等速率控制：0.02～100%FS/min
? 控制范圍：0.4～100% FS
? 等速率控制精度：±0.5%設定值
② 位移等速度控制：0.01mm/min-500mm/min
③ 恒試驗力、恒位移速率控制：控制精度：±1%設定值
|
