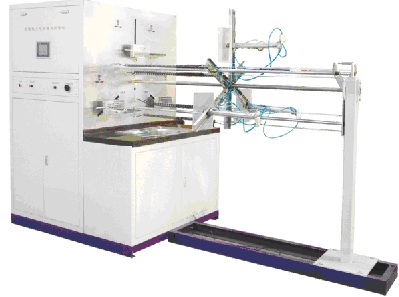

SX-SJC-B型非接觸式給水器具試驗臺主要根據CJ/T194-2004《非接觸式給水器具》標準中條款7.3.1、7.3.2、7.4.4、7.3.5、7.3.8、7.4、7.6而設計制造的。它的主要功能是檢驗非接觸給水器具的控制距離、開啟關斷時間、工作壽命、整機功耗、電源適應性、相鄰兩機的最小距離。
該試驗臺主要由控制柜、外端進給模板兩部分組成。該設備的主要元器件包括：壓力傳感變送系統、流量測試變送系統，多極變頻不銹鋼調速泵系統、穩壓系統、高精度滾珠絲杠傳動和步進電機驅動系統、光軸導向系統、三工位試件安裝壽命氣動測試系統等。
電器控制主要由可編程控制器完成，電氣參數的測試配置有高精度的交、直流電流、電壓變送器和交、直流電壓調節系統。設備操作和數據顯示由觸摸屏完成，直觀便利。
技術指標：
壓力測試范圍：靜壓，0.05-0.5MPa，精度0.5級
被測件范圍：
CJ/T194-2004中規定的各種非接
觸給水器具
外形尺寸：長×寬×高=3450×1400×2100(mm)
同時檢測的試件數量：1-3件
系統供電：～AC380V kW 8
系統供氣壓力：0.4～0.8MPa
設備安裝占地面積：長×寬=5000×3000(mm)
