一、 概述

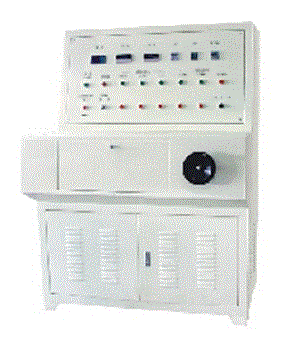

SX-DYD-AI型低壓電器綜合檢測儀適用于GB10963-1999《家用及類似場所用過電流保護斷路器》的有關溫升28晝夜，以及脫扣特性試驗的標準檢測要求。
二、結構說明
低壓電器綜合檢測儀的電器元件（面板）布置，母線接線端子板布置，電源開關和電壓調節。
外形尺寸：1700×1200×680（mm）
三、性能及主要技術指標：
（一）性能
低壓電器綜合檢測儀能檢驗家用斷路器的瞬時脫扣（0～630A），以及長延時脫扣、溫升、28晝夜等特性。本設備在做斷路器的瞬時脫扣特性時能具體顯示0.1秒范圍內的準確脫扣時間。還適用于鎮流器、照明開關、插座、家用接觸器的溫升試驗。
（二）技術指標
A、電流調節范圍0～630A（做脫扣特性、溫升試驗、28晝夜試驗）；
B、測量溫度范圍0～110℃（用熱電偶測量溫升）。
C、本設備額定電壓～380V，額定功率20kVA
